30.09.2018: Baumaßnahme zum Ausgleich der Wasserführung am Münchheider Graben vorgestellt

Der Münchheider Graben (Gew.-Nr. 16.04.09) ist ein temporär wasserführendes Gewässer mit einer Gesamtlänge von ca. 2,6 km. Das Gewässer nimmt seinen Ursprung nahe der Kreuzung Anrather Straße/ Hammerwerksweg in Willich und verläuft in südwestliche Richtung bis zur Mündung in die Willicher Fleuth (Gew.-Nr. 16.04) an der Autobahn A44. Das Gewässerprofil hat eine symmetrische Trapezform mit einer durchschnittlichen Sohlbreite von 0,9 m und einer mittleren Tiefe von ca. 1,15 m.

geplanter Retentionsraum unterhalb der S-Kurve
Retentionsraum unterhalb der S-Kurve

Ca. 100 m unterhalb der Kreuzung Beckershöfe/Kückesweg/Münchheide wies der Münchheider Graben einen doppelten Knick von je 90° (sogenannte S-Kurve) auf einer Strecke von ca. 15 m auf. Dieser Gewässerverlauf stellte ein hydraulisches Nadelöhr dar, da er einen gleichmäßigen Abfluss im Gewässer verhindert und bei starken Regenereignissen zu regelmäßigen Ausuferungen in die angrenzenden Grundstücksflächen führte.

Mit der Maßnahme wurde die vorhandene S-Kurve durch eine hydraulisch vorteilhafte Verlegung des Gewässers entschärft, so dass das Wasser nun wieder besser abfließen kann. Gleichzeitig wurde die Speicherkapazität des Münchheider Grabens ausgebaut, indem ein Rückhalteraum (=Retentionsraum) mit Auenwirkung in die anliegende Wiesenfläche integriert wurde. In diesem können zusätzlich bis zu 200 m³ Wasser temporär gespeichert werden. Zudem wurde das Gewässerprofil bis zum Durchlass unterhalb der Hofanlage erweitert und zur ökologischen Verbesserung die Ufer teilweise abgeflacht und eine Brücke unterhalb des Hofes erneuert.

Retentionsraum nach Fertigstellung
Retentionsraum nach Fertigstellung

Durch die naturnahe Gestaltung dieses Wasserrückhalteraums wurde auch ein Lebensraum für seltene Tiere und Pflanzen geschaffen, die sich auf die Umweltbedingungen am und im Wasser spezialisiert haben. Mit der Umsetzung dieser Maßnahme hat der Wasser- und Bodenverband erreicht, dass der betroffene Gewässerabschnitt auch die Wassermenge, die mit einer statistischen Wiederkehrwahrscheinlichkeit von 100 Jahren (HQ 100) anfällt, schadlos abführen kann.

Die gesamte Baumaßnahme war ca. 400 m lang endet an der neu errichteten Brücke. Diese stellt auch aufgrund ihres baulichen Zustandes und des Durchmessers ebenfalls einen hydraulischen Engpass dar.

Einbau der neuen Brücke
Einbau der neuen Brücke

Nachdem die Planung und der Erwerb der Grundstücke sowie die Durchführung des Genehmigungsverfahrens mehrere Jahre in Anspruch genommen haben, wurde im April 2018 mit den Bauarbeiten zur Umgestaltung begonnen und die wesentlichen Arbeiten innerhalb von 4 Wochen abgeschlossen. Die gesamten Bauarbeiten – bis auf das Setzen der Durchlassteile – wurden von Mitarbeitern und Gerätschaften des Verbandes durchgeführt. Im Rahmen der Bauarbeiten wurden nicht unerhebliche Mengen von Bauschutt gefunden und ordnungsgemäß entsorgt. Im Herbst 2018 werden noch Sträucher gepflanzt und die Kopfseiten des neuen Brückenbauwerks ausgepflastert werden.

Weitere Links:

1. Spatenstich Baumaßnahme S-Kurve

29.05.2017: Brückenneubau über den Zweigkanal (Hofflöth) in Clörath hat begonnen!

Wir bauen in Zusammenarbeit und für die Städte Viersen und Tönisvorst eine neue Querung über den Zweigkanal am Treffpunkt der Straßen Clörath und Clörather Mühle.  Nach mehr als einem Jahr Planung, begann am 29.5.2017 der Bau der neuen Querung des Zweigkanals in Clörath/Clörather Mühle.

v.l.n.r.: Paul Linßen (Wasser- und Bodenverband), Hans Josef Windbergs (Wasser- und Bodenverband), Jörg Friedenberg (Stadt Tönisvorst), Georg Gellissen (Stadt Viersen), Peter Joppen (Wasser- und Bodenverband) auf der alten Brücke, kurz vor dem beginnenden Abriss
v.l.n.r.: Paul Linßen (Wasser- und Bodenverband), Hans Josef Windbergs (Wasser- und Bodenverband), Jörg Friedenberg (Stadt Tönisvorst), Georg Gellissen (Stadt Viersen), Peter Joppen (Wasser- und Bodenverband) auf der alten Brücke, kurz vor dem beginnenden Abriss

Die neue Querung war erforderlich geworden, weil das alte Brückenbauwerk aufgrund erheblicher baulicher Mängel im November 2015 für den Kraftfahrzeugverkehr gesperrt werden musste. Schnell war zwischen den beiden zuständigen Städten Tönisvorst und Viersen klar, dass eine rasche Lösung gefunden werden musste. „Die Brücke stellt eine wichtige Verbindung für den landwirtschaftlichen Verkehr dar und wird von Radfahrern zwischen Tönisvorst und Viersen stark frequentiert.“ so Jörg Friedenberg, Technischer Betriebsleiter der städtischen Abwasserbetriebe der Stadt Tönisvorst. Über einen Kontakt mit dem Vorstandsvorsitzenden Peter Joppen des Wasser- und Bodenverbandes war schnell die Idee geboren, Planung und Umsetzung über den Wasser- und Bodenverband durchführen zu lassen, der ohnehin für Unterhaltung und Ausbau des Zweigkanals (=Hofflöth) zuständig ist. „Mit der Erneuerung des Durchlasses konnten gleichzeitig noch zwei weitere Ziele verwirklicht werden, nämlich die Verlegung des kompletten Durchlasses auf das Stadtgebiet von Viersen und eine Renaturierung des Gewässers in diesem Bereich. Wir freuen uns, dass diese Verkehrsverbindung bald wieder vollständig nutzbar sein wird.“ ergänzt Georg Gellissen, Abteilungsleiter der zentralen Bauverwaltung der Stadt Viersen und gleichzeitig Stellvertretender Vorstandsvorsitzender des Wasser- und Bodenverbandes.

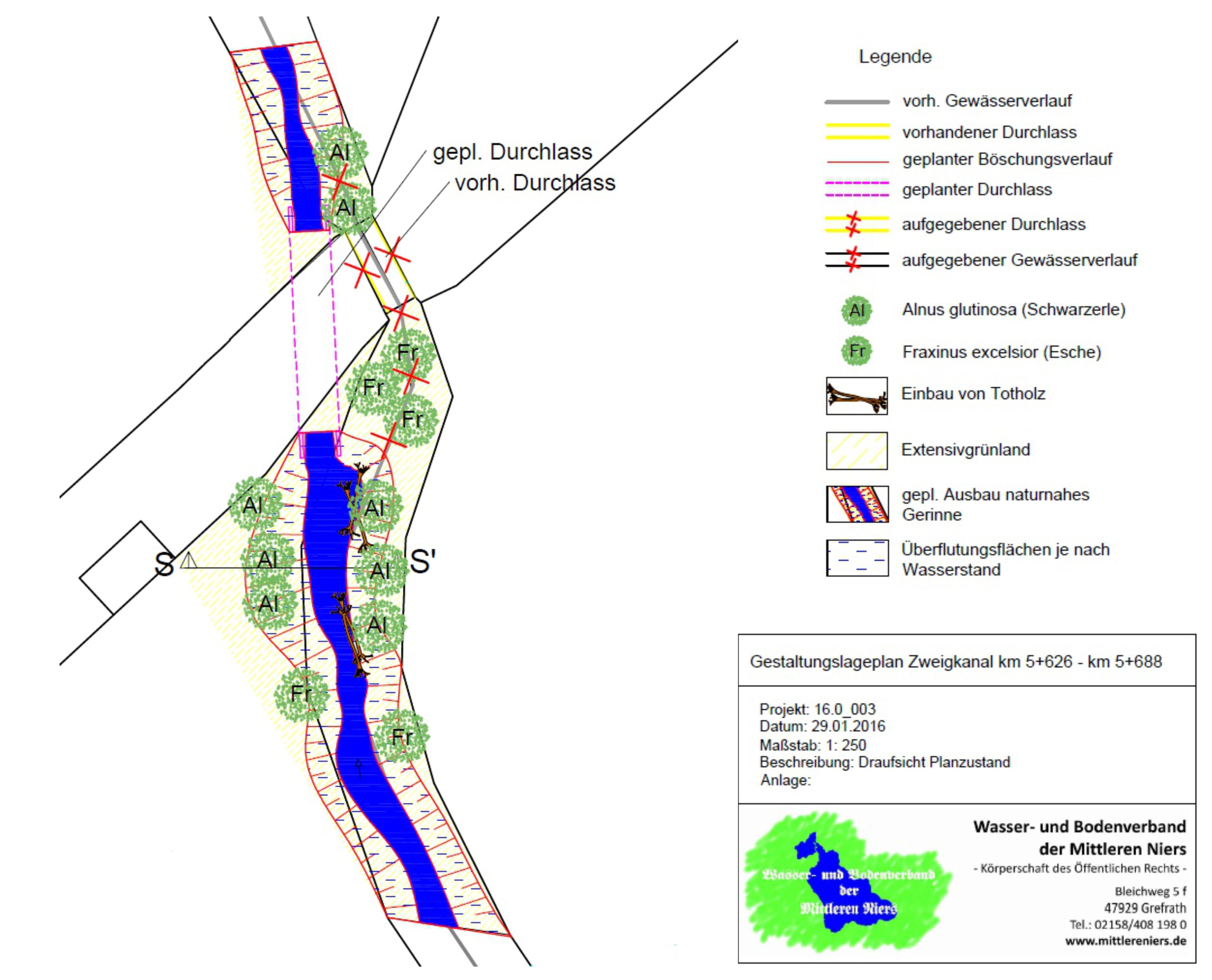

(Planung des neuen Gewässerverlaufs mit dem Durchlass)
Planung des neuen Gewässerverlaufs mit dem Durchlass

Die Planung sieht eine Verlegung der Querung ca. 4 m nach Westen vor. Damit liegt diese komplett auf dem Gebiet der Stadt Viersen, die damit alleine für die Unterhaltung zuständig wird. Die damit verbundene notwendige Gewässerverlegung nutzt der Wasser- und Bodenverband dazu, zur Umsetzung der Wasserrahmenrichtlinie notwendige Renaturierungen durchführen. Dazu werden die Ufer abgeflacht, Totholz eingebaut und das Gewässer aufgeweitet.

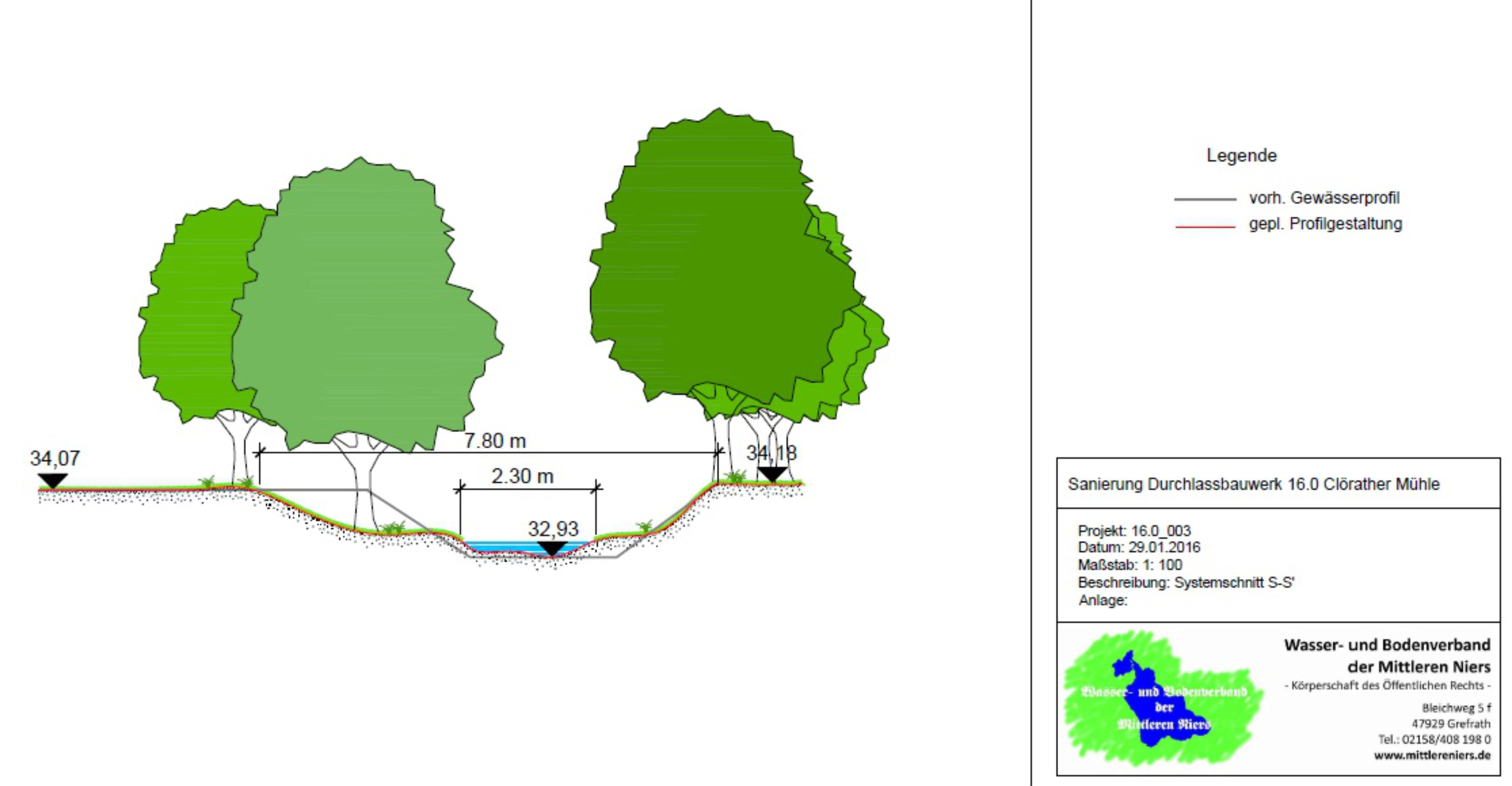

Systemschnitt
Systemschnitt

„Wir werden versuchen, die Baumaßnahme so schnell wie möglich umzusetzen und abzuschließen, damit der Verkehr über die Brücke wieder ungehindert fließen kann. Schon zu lange haben Anlieger und vor allem Landwirte lange Umwege in Kauf nehmen müssen, um die Brücke zu umfahren.“ so Peter Joppen, Vorstandsvorsitzender des Wasser- und Bodenverbandes und selber Landwirt. „Geplant ist derzeit eine Woche Bauzeit. Wenn alles glatt läuft, kann am 6.6.2017 wieder die Teerschicht aufgebracht werden. Sobald die Querung befahrbar ist, wird sie wieder für den Verkehr freigegeben. Bis dahin ist noch etwas Geduld gefragt, auch für Fußgänger und Radfahrer, für die die Brücke während der Bauzeit ebenfalls nicht passierbar sein wird.“ fügt er hinzu.

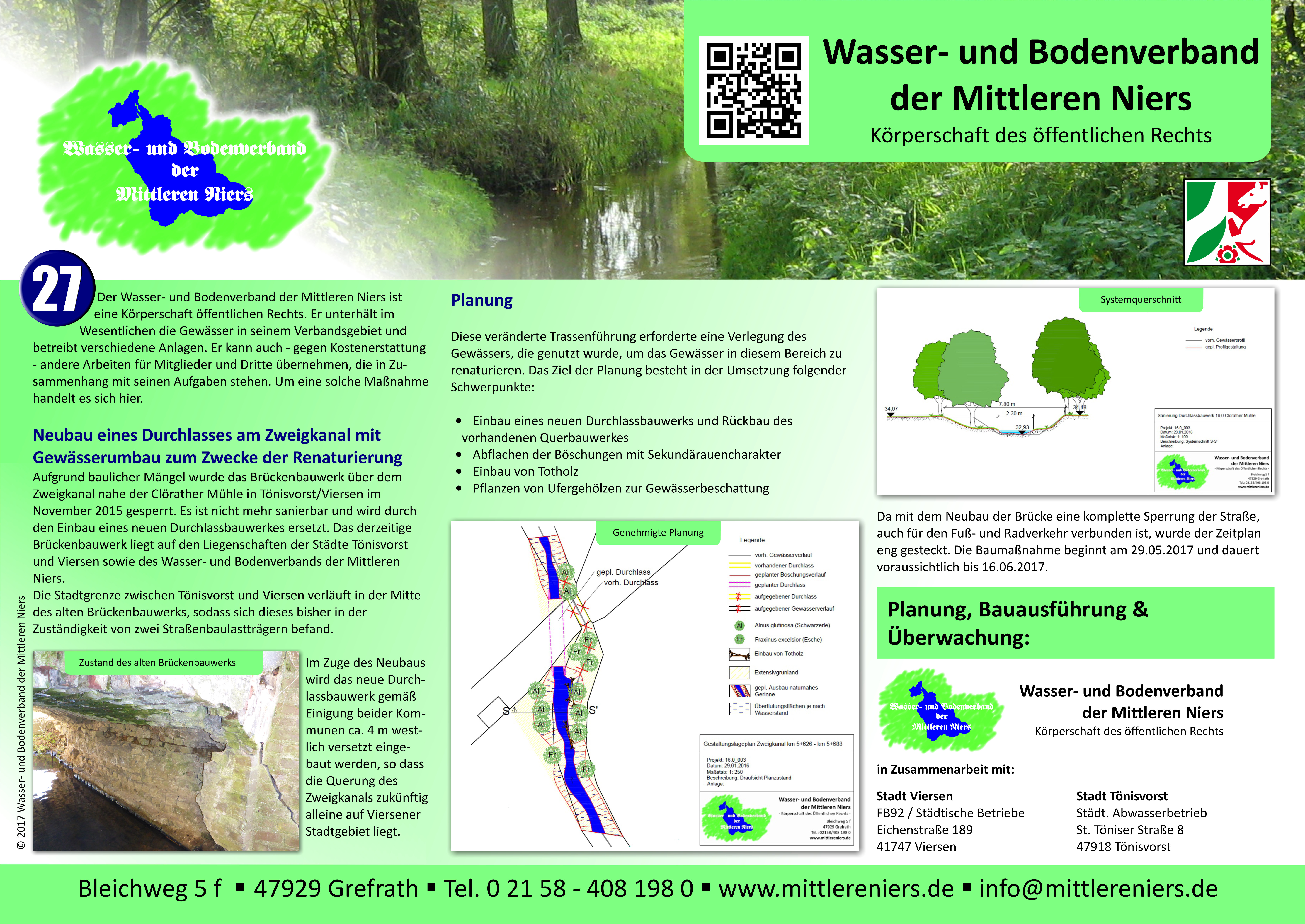

Informationsschild
Informationsschild
